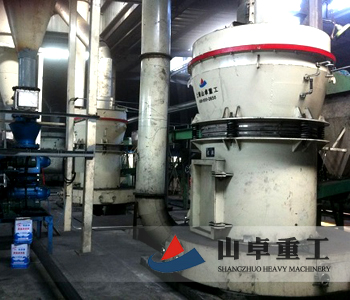

高压磨粉机
产品介绍:
高压磨粉机广泛应用于矿山、冶金、化工、建材等行业280多种物料的高细制粉加工,适用于研磨莫氏硬度不大于9.3级,湿度在6%以下的非易燃易爆的物料。如石英、长石、方解石、石灰石等物料,其主要组成设备有主机、减速机、分析机、管道装置、鼓风机、除尘器、颚式破碎机、畚斗提升机、电磁振动给料机、电控系统等。
性能特点:
1、独特的设计。主机磨腔内,在梅花架上部设计了1500kg—2000kg的加压装置,同等动力下,产量提高10-30%,研磨装置对物料的碾压力提高了800-1500kgf, 成品细度最细可达1000目。
2、物料适用性强,可针对莫氏硬度9.3级以下的各种物料。
3、除尘效果完全达到国家的标准。
4、磨辊装置采用优质高效的加工工艺,重叠式多级密封保证了良好的密封效果。
5、磨辊、磨环更换周期长,剔除了离心粉碎机易损件更换周期短的弊病。
6、研磨装置采用重叠式多级密封,密封性能好。
工作原理:
高压磨粉机工作原理与雷蒙磨粉机相似,但研磨装置安装有1000-1500公斤压力的高压弹簧。当机器工作时,高压磨粉机的磨辊围绕主轴旋转,并在高压弹簧与离心力的作用下,紧贴磨环滚动,其滚动压力比同等动力条件下的雷蒙粉机高1.2倍,故高压磨粉机产量大为提高。当被磨物料进入磨腔后,由铲刀铲起送入磨辊与磨环之间进行碾压,碾压后的粉末随鼓风机的循环风带入分析机,合格细粉随气流入旋风集粉器即为成品,大颗粒物粒落回重磨。循环风返回鼓风机再重复以上过程,余风则进入袋式除尘器净化。磨辊与磨环达到一定磨损后,调整高压弹簧长度,保持磨辊与磨环之间恒定碾压力。从而保证稳定的产量与细度。
技术参数:
型号 | 磨辊 | 磨环 |
| 进料粒度(mm) | 成品粒度(mm) | 功率(kw) | ||
个数 | 直径(mm) | 高度(mm) | 内径(mm) | 高度(mm) | ||||
3R8514 | 3 | 270 | 140 | 850 | 140 | <20 | 0.613-0.033 | 22 |
4R9518 | 4 | 310 | 180 | 950 | 180 | <25 | 0.613-0.033 | 37 |
5R4121 | 5 | 410 | 210 | 1280 | 210 | <25 | 0.613-0.033 | 75 |
6R4528 | 6 | 450 | 280 | 1600 | 280 | <35 | 0.613-0.033 | 132 |
| 成品细度(毫米) | |||
0.25(60目) | 0.125(120目) | 0.075(200目) | 0.044(325目) | |
产 量 细 度 (吨/小时) | ||||
3R8514 | 2.0-5 | 1.8-4.6 | 1.3-2.8 | 1.0-2.0 |
4R9518 | 2.5-6.6 | 2.0-5.6 | 1.8-3.6 | 1.3-3.0 |
5R4121 | 6.0-16 | 5.0-15 | 4.0-10 | 2.0-7.0 |
6R4528 | 6.0-20 | 4.6-20 | 6.0-15 | 3.0-10 |
