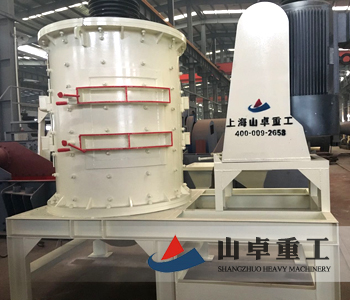

立式复合破碎机
产品介绍:
立式复合破碎机简称为复合破,又称复合式制砂机,是破碎生产线和制砂生产线中常用设备之一。复合破碎机是一种无筛条、可调式细碎设备,可广泛适用于水泥厂的生料、熟料细碎作业,同时也可用于白云石、焦宝石、铅锌矿、蛇纹石、高炉渣、煤矸石、磷矿石等中等硬度物料的细碎作业,特别适用于硬质石灰岩、白云岩、花岗岩、玄武岩等人工造砂或高速公路路面石料的加工破碎。
立式复合破碎机破碎比度较大,最大出料粒度可以调节,不受板锤、衬板磨损的影响;无筛条设置,破碎水分含量高、含泥量大的物料时不易堵塞;采用弹性调节机构,进入不可破碎物可自动排出,不会造成设备损坏;轴承水平布置,寿命长,可以破碎温度高的物料(如水泥熟料);本机转子体结构特殊,破碎物料时,转子体几乎不磨损;后腔体设置有丝杆或液压开启机构,不用拆卸主设备,即可轻松更换易损件。
性能特点:
1、出料粒度可调
出料粒度可以任意调节,不受板锤、衬板磨损的影响,一机多用,生产多种规格的砂石料;
2、成料品级好
击打式作业原理,出料又多又好,成料均匀没有过多的针片状物料,砂料呈立方体,粒度均匀;
3、不容易堵塞、磨损小
无筛条设置,破碎水分含量高、含泥量大的物料时不易堵塞,转子体结构特殊,破碎物料时,转子体几乎不磨损;
4、耐用性好、使用寿命长
采用弹性调节机构,进入不可破碎物可自动排出,不会造成设备损坏;轴承水平布置,寿命长,可以破碎温度高的物料(如水泥熟料);
5、易损件更换方便
后腔体设置有丝杆或液压开启机构,不用起主设备,即可轻松更换易损件。
工作原理:
物料由机器上部垂直落入高速旋转的叶轮内,在高速离心力的作用下,与另一部分以伞状形式分流在叶轮四周的物料产生高速撞击与粉碎,物料在互相撞击后,又会在叶轮和机壳之间以物料形成涡流多次的互相撞击、摩擦而粉碎,从下部直通排出,形成闭路多次循环,由筛分设备控制达到所要求的成品粒度。
技术参数 :
型号 | 800 | 1000 | 1250 | 1500 | 1750 | |
转子直径(mm) | 650 | 800 | 1000 | 1250 | 1560 | |
筒体高度(mm) | 800 | 850 | 850 | 1000 | 1410 | |
主轴转速(r/min) | 1350 | 970 | 740 | 650 | 600 | |
进料粒度(mm) | 50 | 70 | 100 | 100 | 100 | |
出料粒度(mm) | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 | |
处理量(t/h) | 5-15 | 10-30 | 20-60 | 30-80 | 40-100 | |
电动机 | 功率(kw) | 30 | 55 | 75 | 110 | 132 |
转速(r/min) | 1440 | 1440 | 750 | 750 | 750 | |
外形尺寸(L×W×H)(mm) | 2200×860×1980 | 2700×1160×2000 | 2800×1400×2730 | 3100×1900×2300 | 3350×2100×2800 | |
总重量(t) | 2.3 | 4.5 | 9.73 | 18.1 | 26.61 |
