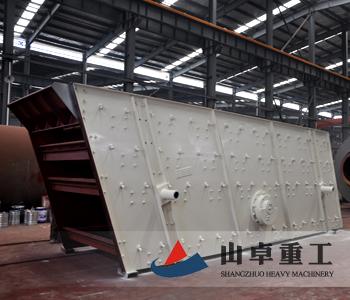

圆振动筛
【应用领域】：矿山、建材、交通、能源、化工等行业的产品分级。
【适用物料】：河卵石、花岗岩、玄武岩、铁矿石、石灰石、方解石、石英石、辉绿岩等。
购买热线 400-009-2658 / 021-61995535
产品介绍：
圆振动筛是一种做圆形振动、多层数、高效新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点，该振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。
性能特点：
1、结构先进
环槽铆钉联接、结构先进，坚固耐用,采用轮胎联轴器，柔性连接，运转平稳。
2、用途广泛
本系列振动筛为圆振动筛，振幅强弱可调节，物料筛淌线长，多层筛分，各档规格筛选清晰，筛分效率高，适合采矿、砂石行业。
3、电耗低、噪声小
采用筛子横梁与筛箱采用高强度螺栓，结构简单，维修方便快捷。结构先进、采用块偏心作为激振力，激振力强、电耗低、噪音小。
4、技术先进
振筛筛机主要有筛箱、筛网、振动器、减振弹簧装置、底架等组成。采用筒体式偏心轴激振器及偏块调节振幅，振动器安装在筛箱侧板上，并由电动机通过三角皮带带动旋转，产生离心惯性力，迫使筛箱振动。
5、处理量大
采用小振幅，高频率，大倾角结构，使该机筛分效率高、处理量大。振动器采用大游隙轴承，稀油润滑、噪声低、寿命长。另部件通用性强，维修方便。
工作原理：
圆振动筛主要由筛箱、筛网、振动器、减振弹簧装置、底架等组成。筛机侧板采用优质钢板制作而成，侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接，采用筒体式偏心轴激振器及偏块调节振幅。振动器安装在筛箱侧板上，并由电动机通过三角皮带带动使激振器偏心块产生高速旋转，产生很大的离心惯性力，激发筛箱产生一定振幅的圆运动，筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动，物料与筛面相遇的过程中使小于筛孔的颗粒透筛，从而实现分级。
技术参数：
| 型号 | 层数 | 最大进料 | 处理能力(t/h) | 振动频率(r/min) | 双振幅(mm) | 功率(kw) | 外形尺寸(mm) |
| 2YA1230 | 2 | ≤200 | 10-90 | 800-970 | 8 | 7.5 | 3502×2127×1868 |
| 3YA1230 | 3 | ≤200 | 30-90 | 800-970 | 8 | 7.5 | 3538×2168×2245 |
| 2YA1548 | 2 | ≤200 | 50-190 | 970 | 8 | 15 | 5745×2573×3367 |
| 3YA1548 | 3 | ≤200 | 50-200 | 970 | 8 | 15 | 5909×2573×3367 |
| 4YA1548 | 4 | ≤200 | 50-200 | 970 | 8 | 18.5 | 5909×2573×3845 |
| 2YK1860 | 2 | ≤400 | 100-350 | 970 | 8 | 18.5 | 6965×2971×3276 |
| 3YK1860 | 3 | ≤400 | 100-350 | 970 | 8 | 22 | 7129×2971×3744 |
| 4YK1860 | 4 | ≤400 | 100-350 | 970 | 8 | 30 | 6417×3439×4276 |
| 2YK2160 | 2 | ≤400 | 150-450 | 850 | 8 | 30 | 7005×3470×3654 |
| 3YK2160 | 3 | ≤400 | 150-450 | 850 | 8 | 30 | 7172×3528×4133 |
| 4YK2160 | 4 | ≤400 | 150-450 | 850 | 8 | 37 | 7326×3545×4523 |
| 2YK2460 | 2 | ≤400 | 200-650 | 850 | 8 | 37 | 7010×3796×3654 |
| 3YK2460 | 3 | ≤400 | 200-650 | 850 | 8 | 37 | 7176×3816×4133 |
| 4YK2460 | 4 | ≤400 | 200-650 | 850 | 8 | 45 | 7328×3896×4523 |
| 2YK3070 | 2 | ≤400 | 300-950 | 850 | 8 | 44 | 7970×4465×4764 |
| 3YK3070 | 3 | ≤400 | 300-950 | 850 | 8 | 60 | 8225×4582×4822 |
