复合圆锥破碎机

【应用领域】:应用于矿山、建材、交通、能源、化工等行业。

【适用物料】:方解石、石灰石、花岗岩、河卵石、白云石、青石、玄武岩、铁矿石等。

复合圆锥破碎机具有破碎比大、效率高、处理量高、运作成本低、调整方便、使用经济等特点。

购买热线 400-009-2658 / 021-61995535

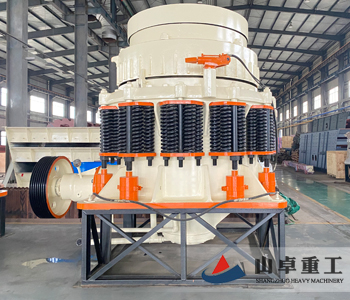

复合圆锥破碎机

产品介绍:
复合圆锥破碎机具有破碎比大、效率高、处理量高、运作成本低、调整方便、使用经济等特点。广泛应用在矿山、冶金、建材、筑路、化学与硅酸盐等行业中,适用于中等和中等以上硬度的各种矿石和岩石破碎作业。可破碎铁矿石、铜矿石、石灰石、花岗岩、玄武岩、页岩、石英石、河卵石等。



性能特点:
1、润滑良好,运转可靠
复合圆锥破碎机密封采用润滑脂密封,避免了给水及排水系统易堵塞的弊病及水油易混合的缺陷,弹簧保险系统是过载保护装置,可使异物、铁块通过破碎腔而不危害破碎机。
2、层压破碎,处理能力强
高性能破碎腔与高破碎频率的圆满结合,大大提高了处理能力,又由于采用了层压破碎原理,故破碎产品多为立方结构,很大程度上减少了针片状物料。
3、性能可靠,故障率低
通过对复合圆锥破碎机的优化设计,使设备性能更可靠,操作方便。采用全液压操作,使用方便,易于实现自动化,其可靠性和寿命大大提高,设备故障率降低。
4、操作方便,维护周期长
复合圆锥破碎机结构简单,便于操作、维护,排料口调整方便快捷,检修省时省力,特别是衬板易于快速更换,减少了停机时间。

工作原理:
工作时,电动机的旋转通过皮带轮或联轴器、圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的扎臼壁表面,使矿石在破碎腔内不断受到冲击,挤压和弯曲作用而实现矿石的破碎。



技术参数:

型号

最大进料
(mm)

最小出料口尺寸
(mm)

电机功率
(kw)

闭边排料口的处理能力 (t/h)

重量
(kg)

6

10

13

16

19

22

25

38

51

64

SC600

C

95

10

37-45



20

25

30

35

45

50

76





5300

M

72

6

37-45

18

20

25

30

35

40

45

60





5300

SC1000

C

160

13

90-110





80

100

135

150

175

235





10800

M

115

10

90-110



65

75

90

120

135

150







10800

F

80

8

90-110

52

62

72

78

115











10510

EF

50

6

90-110

50

55

65

70

102











10510

SC1160

C

180

13

110-132





115

135

150

180

200

260





15500

M

130

10

110-132



100

110

120

135

165

175







15500

F

90

10

110-132



80

105

110

140











15500

EF

60

6

110-132

60

74

105

110

130











15500

SC1300

C

200

16

132-160







150

180

200

230

310

390



22300

M

150

13

132-160





115

140

160

190

210







22300

F

102

10

132-160



90

115

145

160











22300

EF

70

8

132-160



88

110

135

155











22300

SC1380

C

215

19

185-220









200

220

260

350

440



26300

M

160

16

185-220







155

180

200

220







26300

F

115

13

185-220





150

190

210

230









26300

EF

76

8

185-220



122

148

185

200











26300

SC1500

C

235

22

185-220











265

310

420

525

580

37750

M

175

19

185-220









215

240

265

320





37750

F

130

13

185-220





180

210

235

255

275







37750

EF

90

10

185-220



148

178

200

220











37750

SC1600

C

267

22

250-300











330

390

525

655

725

44300

M

203

16

250-300







230

270

300

330







44300

F

140

13

250-300



185

225

265

340











44300

EF

95

10

250-300



180

220

260

335











44300
