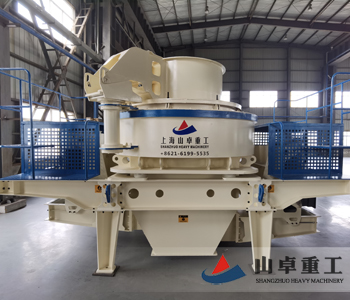

高效制砂机
性能特点:
1、处理量大,产量高——50-500t/h,与同等功率下的传统设备相比,产量提高了30%而且稳定。
2、易损件消耗低——最佳的破碎腔物料撞击角度设计,与耐磨件的摩擦少,比传统设备运行费用低40%,直接降低了设备的使用成本。
3、产品粒型优异——产品呈立方体,粒型好、级配合理、细度模数可调整的特别适合人工制砂和石料整形,实践证明比其它传统设备制砂、整形效果提高30%。
4、液压装置,易于维护——液压开盖装置,使破碎内部件检修拆换方便快捷,缩短了停机时间,省时省力。
5、稀油润滑,自动保养——采用原装进口的稀油润滑站,双油泵互补保证供油;无油流、无油压时自动停机;水冷降温,冬季电机加热启动。
6、安装简便,易于操作——设备重量轻、安装方式多样,可移动式安装;安装、维修和保养简单,操作使用方便;一旦明确具体的用途,VSI制砂机只需进行细微调整,便可最大限度地发挥其卓越的性能。
7、一机多用,运用灵活——独有的进料破碎结构,拥有多种破碎腔型,可很方便的实现“石打石”和“石打铁”的转换,从而解决了一机多用的难题。如果需要改变VSI制砂机的应用,无需做大的调整,既可适应用户的不同需求:制砂、整型、磨蚀物料等。
工作原理:
把物料从进料斗加入制砂机,经分料器分成两部分,一部分由分料器中间进入高速旋转的叶轮中,在叶轮内被迅速加速,然后快速从叶轮三个均布的流道内抛射出去,先同由分料器四周自收落下的一部分物料冲击破碎,然后一起冲击到涡支腔内物料衬层上,被物料衬层反弹,斜向上冲击到涡动腔的顶部,又改变其运动方向,偏转向下运动,从叶轮流道发射出来的物料形成连续的物料幕。物料在涡动破碎腔内受到两次或多次机率撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。
技术参数:
型号 | VSI-7611 | VSI-8518 | VSI-9526 | VSI-1140 | VSI-1145 | VSI-1263 | |
生产能力 | 漫落与中心进料 | 120-180 | 200-260 | 300-380 | 450-520 | 500-640 | 700-850 |
全中心进料 | 60-90 | 100-130 | 150-190 | 225-260 | 250-360 | 280-480 | |
最大入料尺寸 | 软料 | <35 | <40 | <45 | <50 | <50 | <60 |
硬料 | <30 | <35 | <40 | <45 | <45 | <50 | |
转速(r/min) | 1700-1890 | 1520-1690 | 1360-1510 | 1180-1310 | 1100-1310 | 900-1200 | |
双电动机功率 | 4-55×2 | 4-90×2 | 4-132×2 | 4-200×2 | 4-220×2 | 630 | |
最大外形尺寸 | 3700×2150 ×2100 | 4140×2280 ×2425 | 4560×2447 ×2778 | 5100×2700 ×3300 | 5000×2790 ×3320 | 5700×2980 ×4190 | |
电源 | 380V:50Hz | ||||||
振动传感器监测范围 | 0.1-20mm/s连续可调 | ||||||
液压润滑站 | 双油泵电动机功率 | 2×0.31 | |||||
安全保护 | 双油泵互补保证供油;无油流、无油液压自动停机;水冷降温;冬季电机加热启动 | ||||||
外形尺寸 | 820×520×1270 | ||||||
邮箱加热器功率 | 2 |
